外注式单体液压支柱

时间:2012-05-14 | 标签: 单体液压支柱 外注式单体液压支柱 外注式单体液压支柱结构
外注式单体液压支柱

外注式单体液压支柱其实小编已经讲过了,不知道大家有没有发现,它就是我们前面介绍的DW单体液压支柱。今天小编就在补充一下关于外注式单体液压支柱的其它内容。

外注式单体液压支柱的结构组成

单体顶盖、三用阀、活柱体、手把体、复位弹簧、活塞、底座体等部件。

使用及注意事项

外注式单体液压支柱适用于煤层倾角小于25度–35度的倾斜煤层回采工作面,所适应的煤层顶底板条件是:顶板落后不影响支柱的回收,底板不宜过软, 支柱压入底板深度不恶化底板的完整性,否则应加大底座。在煤质较松软的炮采工作面内使用时,对活柱体镀层表面采取保护措施,以防崩坏。支柱与木顶梁配合或 做点柱使用时,应将顶盖换成柱帽,以免损坏木梁。

DW型单体液压支柱型号及参数

型号 额定工作阻力kN 额定工作压力Mpa 支柱高度mm 工作行程mm 重量kg
DW06-300/100 300 38.2 630-480 146 25
DW08-300/100 800-574 222 26
DW10-300/100 1000-680 315 32
DW12-300/100 1200-787 418 36.3
DW14-300/100 1400-895 500 40
DW16-300/100 1600-1000 595 43.5
DW18-300/100 1800-1105 690 47
DW20-300/100 2000-1235 760 48
DW22-300/100 2240-1440 800 55
DW25-250/100 250 31.8 2500-1700 800 59
DW28-250/100 2800-2000 800 78.6
DW31.5-200/100 200 25.4 3150-2350 800 83.3
DW35-200/100 3500-2700 800 88

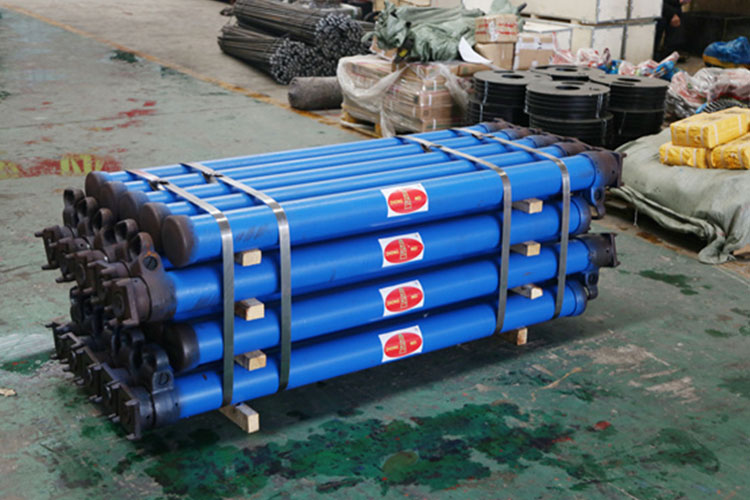

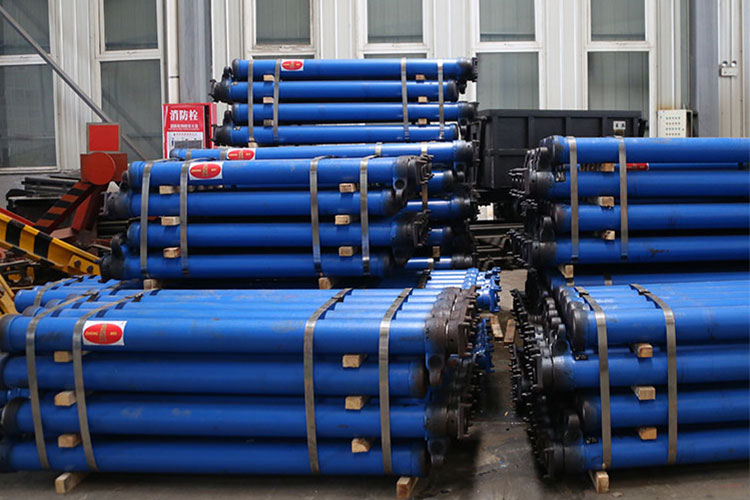

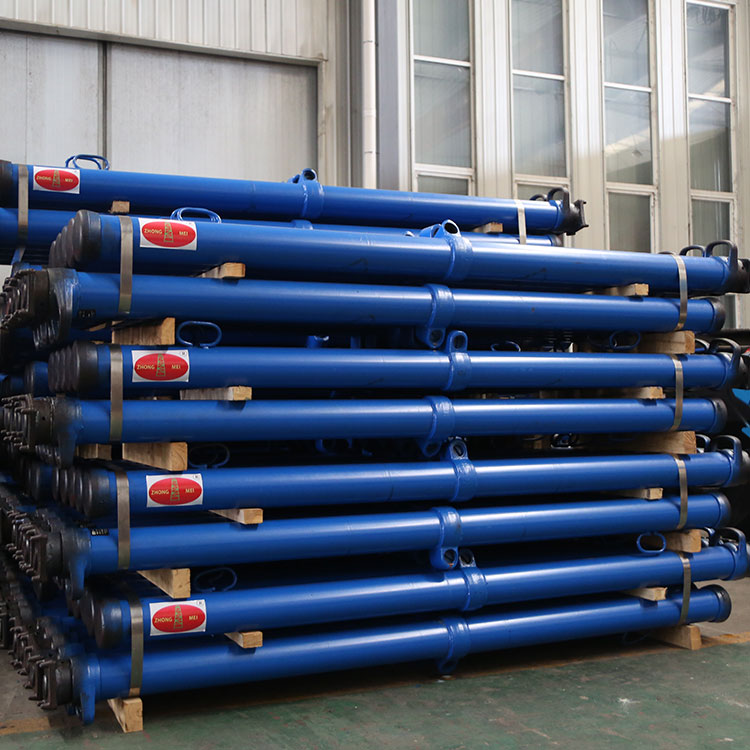

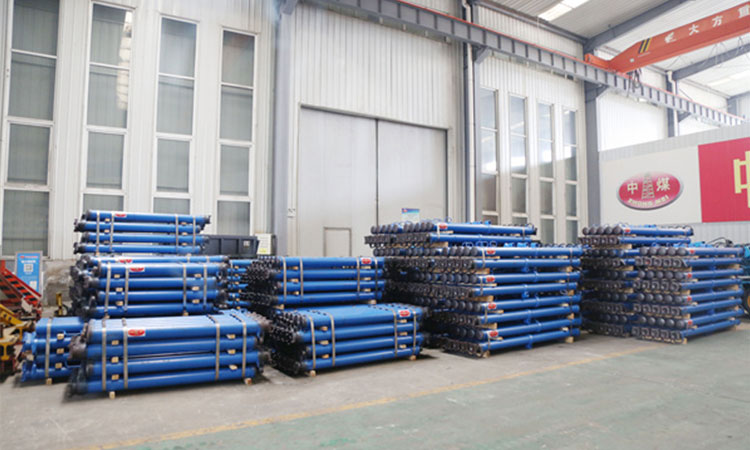

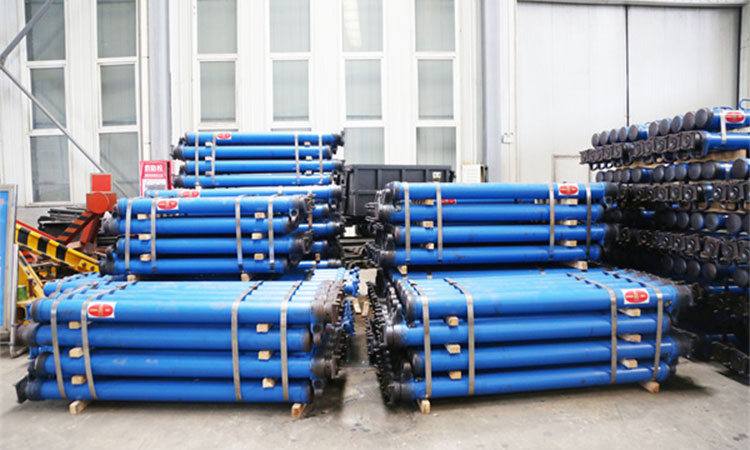

外注式单体液压支柱
