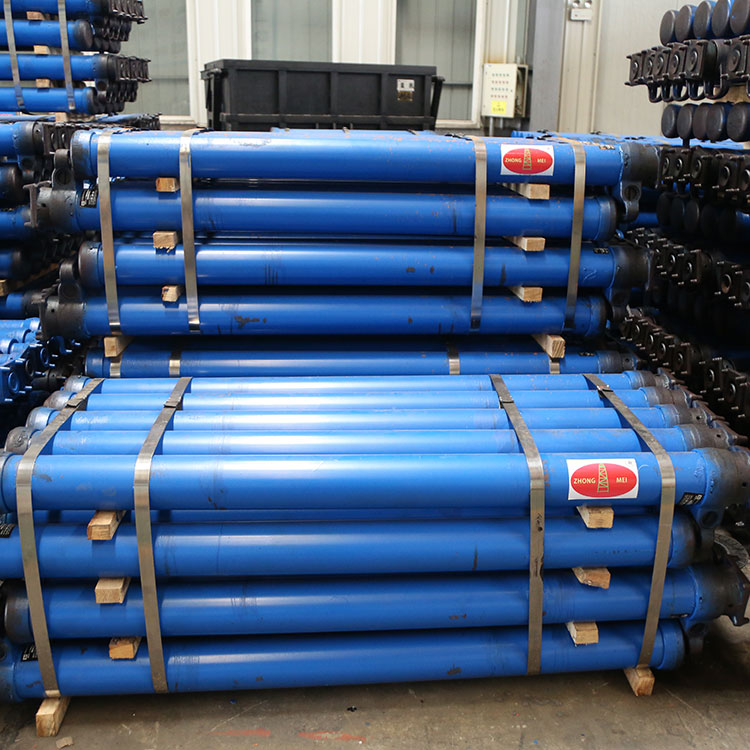

DW08-300/100单体液压支柱

发布时间:2020-11-21     标签:

DW08-300/100单体液压支柱

DW单体液压支柱

单体液压支柱

DW08-300/100单体液压支柱产品介绍
外注式单体液压支柱主要由顶盖组件、活柱、缸体、导向套、底座、限位圈、底座等零部件组成,其中顶盖组件中包括顶盖、铰盖、铰盖弹簧。
DW08-300/100单体液压支柱工作过程
工作过程主要分为升柱、初撑、承载、回柱四个阶段:
升柱阶段,将注液枪插入三用阀中,通过乳液泵站的工作压力(15~20 mpa) 工作介质(含m10乳化剂 1%~2%乳化液) 注入支柱内腔,待工作介质充满内腔后迫使活柱升高。
初撑阶段,当活柱升高 h 撑紧支护工作面后,拔出注液枪。此时,支柱内腔的工作压力等同于泵站工作压力,支柱给予支护工作面的支撑力称为初撑力。
承载阶段,随着工作时间的延长,支护工作面作用在支柱顶盖上的载荷不断增加。当支柱承受的载荷超过了额定工作阻力时,三用阀中的安全阀被打开,内腔液体外溢,腔内压力随之降低,活柱下缩; 当支柱承受的载荷低于工作阻力时,安全阀关闭,使支柱重新达到平衡。
回柱阶段,打开三用阀中的卸载阀,支柱内腔工作液体由卸载阀排至采空区,不予回收。活柱在自重作用下回缩,完成降柱目的。就这样,支柱前移,循环工作。
DW08-300/100单体液压支柱技术参数
型号DW08-300/100
D:单体液压支柱
W:注液方式为外注式
08:最大支撑高度800mm
300:承重力300KN
100:油缸直径100mm
工作行程:227mm
最小支撑高度:273mm
重量:26KG
材质:27simn


DW08-300/100单体液压支柱
