DZ系列单体液压支柱

时间:2013-07-18 | 标签: 单体液压支柱 DZ单体液压支柱

DZ系列单体液压支柱是外供液恒阻式单体液压支柱,与DJA、DJB、DFB型金属顶梁配合使用,供煤矿采煤工作面支护顶板用,同时可供综合机械化采煤工作面端头支护顶板用,也适用于综采端头支架的铆固点柱或其它巷道内一般支护。

为了满足不同用户的需求,公司推出DZ06-300/100、DZ08-300/100、DZ10-300/100、DZ12-300/100、 DZ14-300/100、DZ16-300/100、DZ18-300/100、DZ20-300/100、DZ22-300/100、 DZ25-300/100、DZ28-250/100(非标)、DZ31-200/100(非标)、DZ35-150/100(非标)等型号。

下面小编就和大家说一说各个型号的技术参数,以便于您的选择时参考:
序号 项目 单位 DZ3.5 DZ31.5 DZ28 DZ25 DZ22 DZ20 DZ18 DZ16 DZ14 DZ12 DZ10 DZ8 DZ6
1 大高度 mm 3500 3150 2800 2500 2240 2000 1800 1600 1400 1200 1000 800 600
2 小高度 mm 2700 2350 1700 1700 1440 1240 1110 1002 900 702 685 578 485
3 行程 mm 800 800 800 800 800 760 690 595 500 408 315 222 145
4 重量(无油) kg 90 75 70 58 55 49 47 43.5 39.9 36.3 32 26.7 25.6
5 阀距顶粱距离 mm 1300 1050 800 527 267 132
6 工作载荷 T 19.6 25 25 25 30
7 工作液压 kgf/c㎡ 318 318 318 318 382
8 初撑力 T 15.7 15.7 15.7 11.8或15.7
9 泵站压力 kgf/c㎡ 150或200
10 升柱速度 mm /秒 >60
11 降柱速度 mm /秒 >40
12 油缸直径 mm 100
13 底座面积 ㎡ 113 113 113 109
14 工作液 含M10乳化剂1-2%乳化液

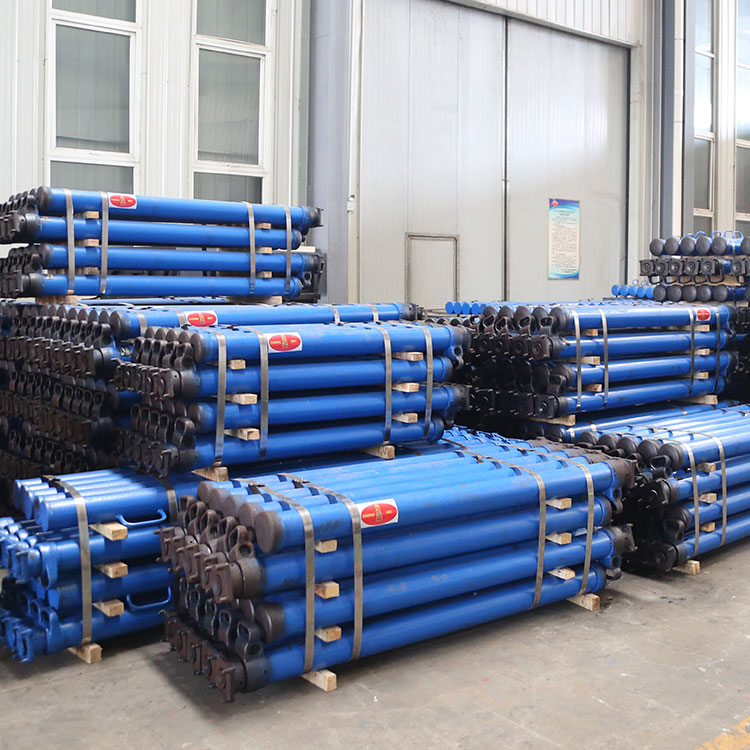

DZ系列单体液压支柱
