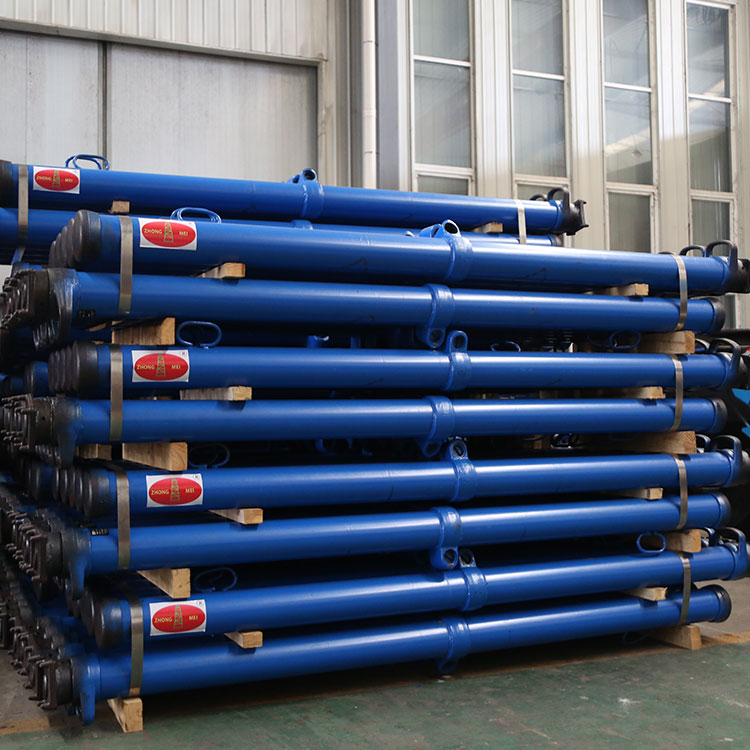

内注式单体液压支柱

中国知名机械设备制造商--中煤集团
品质售后 专业设计 购物无忧
机器经过严格质检出厂,我们再次检查确保质量再发货

内注式单体液压支柱为恒阻式支柱,与金属铰接顶梁配合适用于煤矿一
般机械化采煤工作面顶板的支护,也可用于综合机械化采煤工作面端头支护或临时支护。

内注式单体液压支柱

中煤集团 产品简介

内注式单体液压支柱适用于煤矿回采工作面的顶板支护和端头顶板支护,由于其承载能
力大、抗偏载能力强、工作行程大、使用范围广,因而其可应用于薄煤层、中厚煤层及较厚
煤层工作面。

01 精选原料 支护强度高

内注式单体液压支柱无承载焊缝,同时支柱采用技术原理,高压液产生的悬浮力直接作用在顶盖端,达到工作阻力的五分之四,立柱受力仅为五分之一,大大提高了支柱支护的稳定性和偏载能力。

面向全国销售
内注式单体液压支柱是指利用液体压力产生工作阻力并实现升柱和卸载的单根可缩性支柱。

强度高 高效节能 加厚钢板 非标定制
02 安全密封 泄露易发现

由于机构上的改进,避免了因内泄露造成的支柱虚顶、脱顶情况,内注式单体液压支柱一旦泄露,在井下现场用肉眼直接就能检查出,可随时更换支柱;采用密封补偿和密封涨紧计数原理,顶板来压越大,密封面配合越紧密,越不易泄露。

内注式单体液压支柱

1-顶盖;2-活柱;3-手把;4-油缸;5-活塞;6-三用阀;7-底座;

内注式单体液压支柱结构示意图

03 行程大 降低工作强度

内注式单体液压支柱每个规格可替代传统活塞式单体支柱2-4个规格,减少了由于工作面采高和巷
道受顶板、底板进量的变化需要换不同型号的单体支柱的频次,降低了工作劳动强度和支柱额外备用数量。

内注式单体液压支柱 内注式单体液压支柱

内注式单体液压支柱

中煤集团 工作原理
因为专业所以我们做的更好
内注式单体液压支柱 内注式单体液压支柱 内注式单体液压支柱

内注式单体液压支柱工作液为5号液压油, 回柱时油缸中液压油流回活柱内腔形成封闭式循环;不需要泵站和管路系统, 配套设备少, 成本低; 在没有电源和泵站的地方照样使用, 灵活性大、管理方便、简单; 由于工作液是封闭式循环, 支柱回柱时液压油流回活柱内腔, 实现支柱本身液压油的闭路循环, 液压油消耗很少; 支柱液压系统为闭式系统, 液压油不外溢, 不污染环境, 有利于环保, 并对工作面生产影响小, 较好地保持了工作面环境, 劳动条件较好; 支柱的阀全部装在支柱内腔, 受外界污染的可能性小, 可靠性高。

内注式单体液压支柱

中煤集团 型号参数
型号 最大高度 最小高度 行程 工作阻力 工作液压 油缸直径/th> 底座面积 工作液 重量
DN31-160/90 3150 2450 700 160 25 90 120 5#液压油 78
DN28-200/90 2800 2100 700 200 31 90 120 5#液压油 74
DN25-250/90 2500 1800 700 245 39 90 120 5#液压油 68
DN22-300/90 2240 1540 700 294 46.3 90 120 5#液压油 60
DN18-250/80 1800 1250 550 245 49 80 120 5#液压油 45
DN16-250/80 1600 1100 500 245 49 80 120 5#液压油 41
DN14-250/80 1400 1000 400 245 49 80 120 5#液压油 38
DN12-250/80 1200 870 330 245 49 80 120 5#液压油 34
DN10-250/80 1000 720 280 245 49 80 120 5#液压油 29
DN8-250/80 800 590 210 245 49 80 120 5#液压油 26
DN6-250/80 650 510 140 245 49 80 120 5#液压油 23

备注:
型号和规格的意义(以DN18-250/80为例):D-单体支柱,DN20-300/90,N-内注式,18-支柱最大高度为1800mm,250-支柱工作阻力为250kn,80-支柱缸径为80mm。
