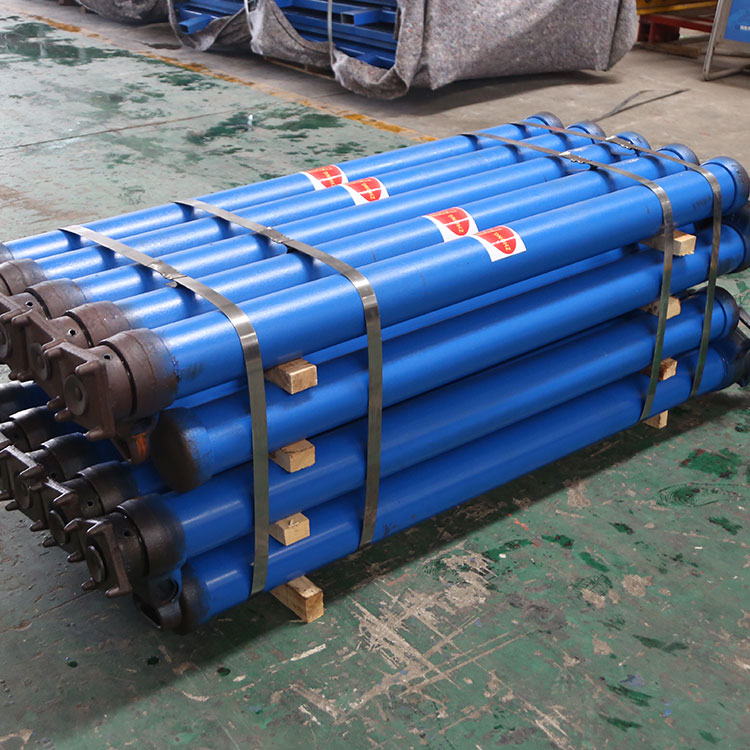

DW single hydraulic prop

DW单体液压支柱

DW单体液压支柱产品信息/Product information

DW单体液压支柱为恒阻式支柱,它可以与各种顶梁配合,也可以作主柱使用。DW型单体液压支柱可供煤矿一般机械化采煤或炮采工作面支护项板用,也可供综合机械化采煤工作面端头支护或其他临时性支护使用。

DW single hydraulic prop is a constant resistance pillar. It can be used in conjunction with all kinds of roof beams and can also be used as main columns. It can be used for coal mine general mechanized coal mining or gun mining face support board, and can also be used for comprehensive mechanized coal mining face end support or other temporary support.
DW单体液压支柱

DW单体液压支柱与金属铰接顶梁配合,供煤矿一般机械化炮采工作面及综采工作面端头或临时支付顶板用,DW单体液压支柱适用于煤层倾角小于25°的工作面,采取一定措施 时,亦可用于倾角25°–35°回采工作面。

The DW single hydraulic prop is compatible with the metal articulated top beam for the coal mine general mechanized mining face and the fully mechanized mining face end or temporary payment roof. It is suitable for the coal seam inclination less than 25 degrees. When taking certain measures, it can also be used for the dip angle 25 degree - 35 degree recovery working face.
DW单体液压支柱

DW单体液压支柱稳定性好、技术性能优势突出,将煤矿高档普采工作面的单体支护高度由2.5米提高到 3.5米,3.5米以下的煤层可实现一次性采全高,DW单体液压支柱同时可为煤层厚度为4.5米以下工作面提供端头及超前支护。

The DW single hydraulic prop has good stability and outstanding technical advantages. The height of the single body support of the top grade coal mining face is raised from 2.5 meters to 3.5 meters. The coal seam under 3.5 meters can achieve the full height of the coal seam. At the same time, it can provide end and advance support for the coal seam under the thickness of the coal seam under the thickness of 4.5 meters.
DW单体液压支柱

DW单体液压支柱产品特点/Product features

产品
优势

工作行程大
高度变化快
当载荷超过支柱额定工作阻力时,高压液体将三用阀门中的安全阀打开,液体外溢,支柱下缩;当支柱所受载荷低于额定工作阻力时,在安全阀弹簧的作用下,安全阀关闭,液体停止外溢。

新型密封装置
使用安全可靠
通过结构上的改进,避免因內泄漏造成的支柱虚顶、脱顶情况,一旦泄漏,在井下现场用肉眼直接就能检查出,可随时更换支柱,采用密封补偿和密封涨紧技术原理,顶板来压越大,密封面配合越紧密,越不易泄露。

使用寿命长
操作维护简单
通强度高,不弯曲,可水平支护。支柱采用内孔密封,在井下耐磕碰;采用防腐工艺,使活柱体表面防腐能力成倍增加,使寿命更长,使用面更广。

型号齐全
适宜多种环境
每个规格可代替传统单体支柱2~4个,减少了由于各种因素的变化需要更换不同型号单体支柱的频率,从而降低人工劳动和支柱额外备用数量。

DW单体液压支柱工作原理/Working principle

DW型单体液压支柱的工作原理包括升柱、初撑、承载和回柱四个过程,现分别概述如下:

一、升柱、初撑过程DW型单体液压支柱升柱时将管路系统中的注液枪插入三用阀注液阀孔,挂好锁紧套,操作注液枪,泵站高压液经注液枪开三用阀中的球形单向阀,通过注液孔进入油缸和活柱之 间,然后通过活柱下端的进液进入活柱内腔迫使活柱升高,支撑住铰接顶梁。

DW单体液压支柱

1.顶盖 2.活柱体 3.手把体 4.复位弹簧 5.液体 6.活塞 7.三用阀 8.底座体

二、承载、溢流过程DW型单体液压支柱支设以后便处于承载状态,随着支护时间的延长,工作面顶板作用在支柱上的载荷增加,当DW型单体液压支柱所承受的载荷超过额定工作阻力时,支柱内腔高压液体作用在安全阀垫上的力,超过安全阀弹簧预先调定给予六角导向套的压紧时,压缩安全阀弹簧,安全阀垫和六角导向套一起运动,安全阀垫离开阀座安全阀被打开,内腔液体外溢,活柱下缩,使顶板压力重新得到平衡。

DW single hydraulic prop

DW单体液压支柱

升柱|初撑|承载|回柱
更安全 更稳定 更高效 更便捷

三、回柱过程DW型单体液压支柱架收时,将卸载拖把插入三用阀的卸载孔中,转动卸载手把,迫使阀套、连接螺杆、注油阀体等整体轴向移动,压缩卸载阀弹簧,卸载阀垫离开密封面,卸载阀被打开,支柱内腔工作液经阀筒喷入采空区,活柱在自重和复位弹簧作用下回缩,完成支柱回收。

DW单体液压支柱适用范围/Scope of application

DW单体液压支柱可供煤矿一般机械化采煤或炮采工作面支护项板用,也可供综合机械化采煤工作面端头支护或其他临时性支护使用。

DW单体液压支柱产品参数/Product parameters

DW单体液压支柱型号意义(例如DW25-250/100)

D-代表单体液压支柱

W-代表外注式

25-为支柱最大高度

250-为支柱的额定工作阻力

100-为支柱的油缸直径

DW单体液压支柱产品型号参数对比

项目 单位 DW35 DW31.5 DW28 DW25 DW22 DW20 DW18 DW16 DW2214 DW12 DW10 DW8 DW6
最大宽度 mm 3500 3150 2800 2500 2200 2000 1800 1600 1400 1200 1000 800 600
最小高度 mm 2700 2350 2000 17. 1440 1240 1110 1005 900 792 685 578 485
行程 mm 800 800 800 800 800 760 690 595 500 408 315 222 145
重量 kg 82.8 76.4 70 58 55 49 47 43.6 39.9 36.3 32.0 26.7 23
阀距顶梁距离 mm     250 527 267 132
工作载荷 KN 200 200 31.8 250 300
工作液压 Mpa 25.5 25.5   31.8 38.2
初撑力 KN         118-157
泵站压力 Mpa         15-20
升柱速度 mm/s         >=60
降柱速度 mm/s         >=40
油缸直径 mm         Ф100
底座面积 cm³ 113 113 113   109
工作介质           2%乳化液
