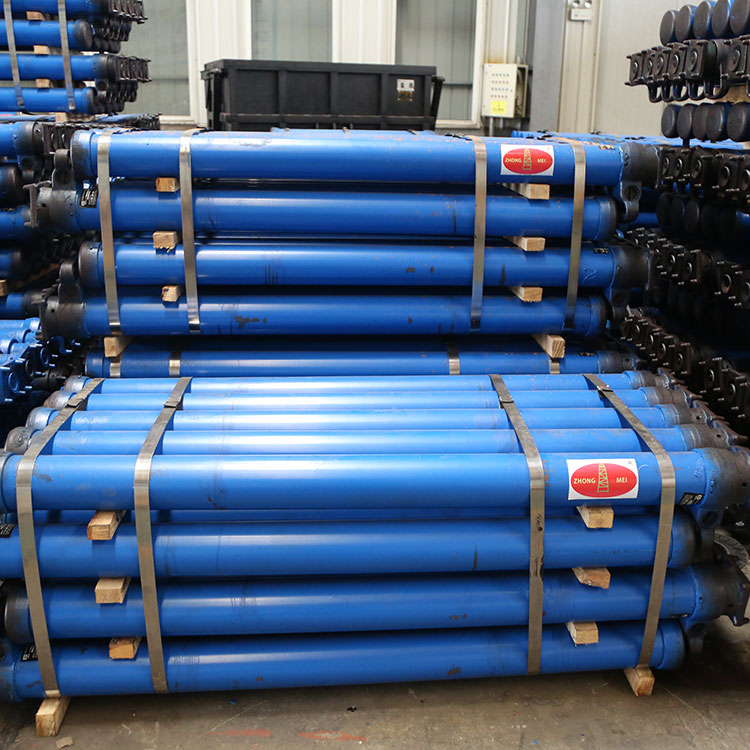

外注式单体液压支柱正确安装标准

外注式单体液压支柱是煤矿采煤工作面及巷道支护的核心设备，其安装质量直接决定顶板控制效果。正确的安装必须严格遵循 MT 112.1《矿用单体液压支柱 通用技术条件》 及煤矿安全规程，确保支柱“支得正、撑得紧、防得住”。以下是标准化安装流程及关键要求：

一、安装前准备

1. 支柱检查：确认支柱缸体无变形、裂纹，活柱镀铬层完好、无锈蚀；三用阀防尘帽齐全，注液嘴无堵塞；升降灵活，无卡滞。

2. 乳化液泵站：泵站压力调定至额定值（通常20-31.5MPa），乳化液浓度3%-5%（用折射仪检测），管路无渗漏。

3. 顶底板处理：清除柱窝位置的浮矸、煤泥；顶板不平处必须加垫木柱帽或木板（厚度≥50mm），严禁直接支在活石或浮矸上。

二、支柱支设步骤

1. 对位与垂直调整：

   • 将支柱移至支设点，一人扶正，另一人观察，使支柱轴线与顶底板法线夹角≤3°。可用铅垂线或巷道中线辅助校准。

   • 底座应平稳坐在实底上，不得悬空；底板松软时需加垫铁板或道木。

2. 连接注液枪：

   • 将注液枪卡口对准三用阀注液嘴，旋转90°锁紧，听到“咔哒”声确认到位。

   • 人员站立在支柱侧面（避开泄液方向）。

3. 升柱与初撑：

   • 缓慢扣动注液枪扳机，使活柱平稳上升。顶盖接触顶板后，继续注液3-5秒，确保初撑力达到额定值（一般≥90kN）。

   • 松开扳机，单向阀自动闭锁，卸下注液枪，盖好防尘帽。

4. 安装顶梁（配合使用时）：

   • 如需与金属铰接顶梁配合，应先将顶梁挂在支柱顶盖上，调整梁头与顶板接触严密，再升柱。

三、安装后的验收标准

1. 垂直度：支柱与顶底板法线夹角≤3°。用角度尺或目测，不得有明显倾斜。

2. 初撑力检测：使用测压仪插入三用阀测压孔，读取压力值。初撑力不得低于额定值的95%（如额定100kN，实测≥95kN）。低于标准必须二次补液。

3. 接触严密：顶盖与顶板（或顶梁）接触面积≥2/3，无虚顶、点接触。缝隙≤5mm时可用木楔塞紧。

4. 防倒装置：在倾斜工作面（坡度＞10°）安装时，支柱必须使用防倒绳或防倒链与顶梁或相邻支柱连接，防止倾倒。

四、禁止行为

• 严禁在空顶区域支设支柱。

• 严禁使用失效（漏液、弯曲、活柱不回缩）的支柱。

• 严禁用铁锤敲击缸体辅助扶正。

• 严禁在活柱升起后强行调整支柱角度。

• 严禁在瓦斯浓度超限（≥0.5%）区域作业。

五、安装后的动态管理

• 挂牌管理：每根支柱应悬挂责任牌，记录支设日期、初撑力值、操作人。

• 压力观测：支设后10-15分钟，因密封件蠕变压力可能下降，需复测一次，不足时补液。

• 周期性检查：每班对工作面支柱进行巡查，发现支柱倾斜、漏液或初撑力不足，立即处理。
