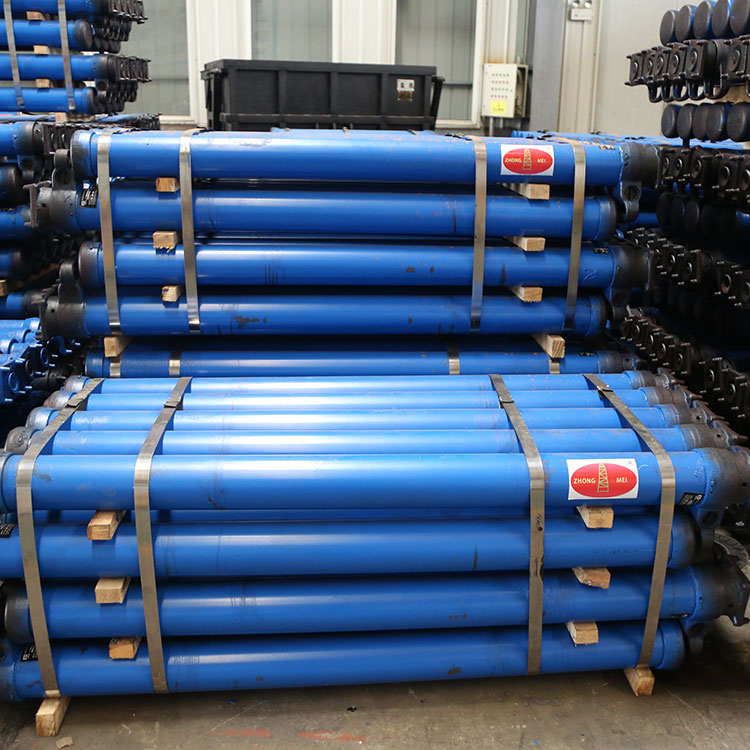

悬浮式单体液压支柱的悬浮原理

悬浮式单体液压支柱与传统活塞式支柱的本质区别在于：活柱与缸体之间没有固定的活塞连接，活柱像“悬浮”在高压液体上一样工作，因此得名。这一原理通过独特的结构设计和流体力学特性实现，主要体现在以下三个方面：

一、液压直接支撑：活柱“浮”于液面

传统活塞式支柱依靠活塞环与缸壁密封，活柱与液体不直接接触；而悬浮式支柱彻底取消了活塞，活柱底部直接与高压乳化液接触。

• 工作原理：当注液枪向缸体内注入高压液体时，液体压力直接作用在活柱底端面上，推动活柱向上运动。此时活柱所受的向上推力完全由液体压力产生，活柱“漂浮”在液面上。

• 受力特点：由于无活塞摩擦，活柱运动阻力极小，且受力均匀。顶板下沉时，液体压力随外载增加而升高，活柱自动调整位置，始终保持与顶板的紧密接触。

二、动态悬浮密封：压力越大密封越紧

悬浮支柱的关键技术在于其高压组合密封系统，它实现了“压力自紧”的悬浮效果。

• 结构组成：在活柱与缸体之间设置Y型密封圈、挡圈及导向环，这些密封件不是固定不动的，而是可以在缸体内部轴向微量移动。

• 自紧原理：当缸内液体压力升高时，密封圈在压力作用下向外膨胀，紧紧贴合缸体内壁和活柱外表面。压力越高，贴合越紧，密封效果越好。这使得活柱在承受顶板冲击时仍能保持良好的动态密封，形成了“液压悬浮”的稳定状态。

三、顶置弹簧辅助复位：保证下降顺畅

与浸泡在乳化液中的传统复位弹簧不同，悬浮式支柱将复位弹簧安装在活柱顶端的顶盖内部（顶置式）。

• 作用机制：当通过三用阀卸载时，缸内高压液体排出，液体对活柱的推力消失。此时被压缩的顶置弹簧伸长，将活柱拉回最低位置，使支柱高度缩小，便于搬运。

• 悬浮配合：弹簧的复位拉力与液体推力方向相反，两者配合使活柱在升降过程中始终处于受控的“悬浮”状态，既不会卡滞，也不会因自重快速下落。

四、悬浮原理的工程优势

总结

悬浮式单体液压支柱的“悬浮原理”可概括为：液体直接推升，压力自紧密封，弹簧辅助复位，无机械活塞连接。它利用高压液体的静压力使活柱“浮”在缸体内，既实现了主动支撑，又在顶板来压时允许活柱自动让压。这种设计彻底消除了活塞与缸壁之间的硬摩擦，大幅提高了支柱的抗偏载能力和密封可靠性，是现代煤矿支护技术的重要突破。
