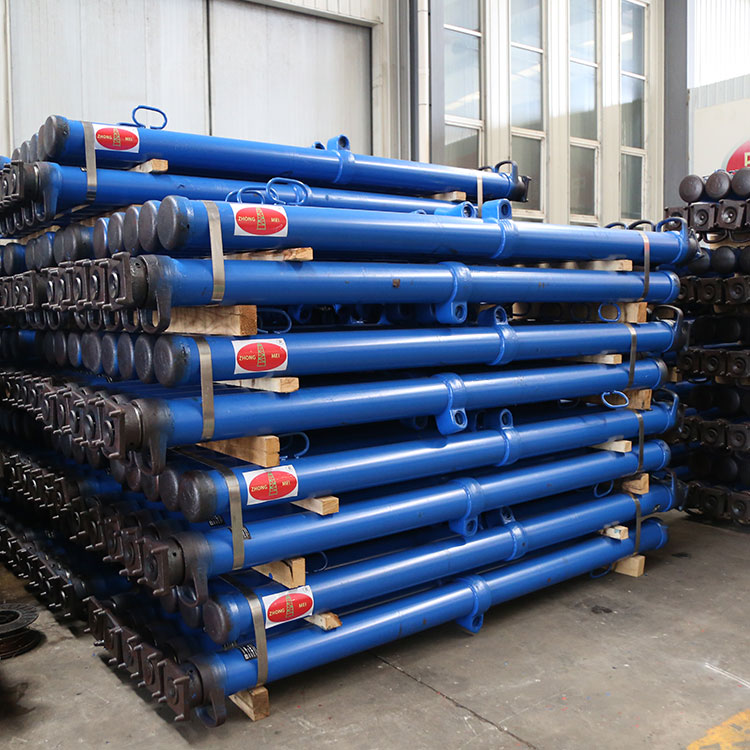

悬浮式单体液压支柱最大支撑力计算方法

悬浮式单体液压支柱的液压最大支撑力并非一个固定值，而是由其安全阀的调定压力和支柱缸体有效承压面积共同决定的。其核心原理基于液体静压力传递（帕斯卡原理），并在超压时通过安全阀自动卸载实现“恒阻”特性。

一、最大支撑力的计算原理

液压最大支撑力（即工作阻力）的计算公式为：

F_max = P_s × S

其中：

• F_max —— 支柱最大支撑力（kN）

• P_s —— 安全阀调定压力（MPa）

• S —— 缸体内腔有效承压面积（mm2，即缸体内径对应的环形面积）

悬浮式支柱因取消了传统活塞结构，活柱直接承受液体压力，其有效承压面积通常等于缸体横截面积（活柱与缸体之间无活塞环，仅靠密封件隔离）。例如：缸体内径100mm，则S≈7850mm2；若安全阀调定压力为30MPa，则最大支撑力F_max=30×7850/1000≈235.5kN。

二、安全阀的调定作用

安全阀是三用阀的核心部件，它决定了支柱的额定工作阻力。

1. 调定压力范围：煤矿常用悬浮式单体液压支柱的额定工作阻力一般为150kN、200kN、250kN、300kN等，对应的安全阀调定压力通常为25-38MPa（具体因缸径而异）。

2. 恒阻特性：当顶板压力增大，缸内液压油压力超过安全阀调定值时，安全阀自动开启，释放少量乳化液，使活柱下缩，压力降至调定值后安全阀关闭。这样，支柱在顶板来压过程中始终保持恒定支撑力，既防止被压坏，又避免顶板突然垮落。

3. 严禁擅自调压：安全阀出厂时已按标准调定并铅封。若人为调高，可能导致支柱超载损坏（缸体鼓包、焊缝开裂）；调低则支撑力不足，引发顶板事故。

三、影响最大支撑力的实际因素

1. 缸体材质与强度：悬浮式支柱的缸体有钢质和玻璃钢两种。钢质缸体可承受更高压力（最高约38MPa），玻璃钢缸体受复合材料强度限制，安全阀调定压力通常较低（≤30MPa），以保安全。

2. 密封系统可靠性：Y型密封圈、导向环等若老化或损伤，会在高压下泄漏，实际支撑力无法达到理论值。因此，密封件必须定期更换。

3. 供液压力与初撑力：最大支撑力是顶板来压时的“被动”承载极限，而初撑力（通常为最大支撑力的50%-70%）是人为注液建立的主动支撑。初撑力不足时，支柱会过早下缩，无法发挥额定阻力。

四、实际应用中的注意事项

• 与采高匹配：支柱规格选择应使活柱初始伸出量在1/3至4/5范围内，避免“压死”（活柱压到底）——此时即使安全阀开启，支柱也无缩量，易造成缸体破裂。

• 垂直支设：支柱倾斜会降低有效垂直支撑力，且产生侧向弯矩，损伤玻璃钢缸体。

• 定期校验：安全阀每半年或一年需送专业机构校验，确保调定压力准确。

总结

悬浮式单体液压支柱的液压最大支撑力由安全阀调定压力与缸体有效承压面积决定，通过安全阀的“恒阻”特性实现过压自动让压。实际使用中，必须严禁超压、严禁擅自调阀、确保密封完好，才能可靠发挥其额定支撑能力，保障顶板安全。
