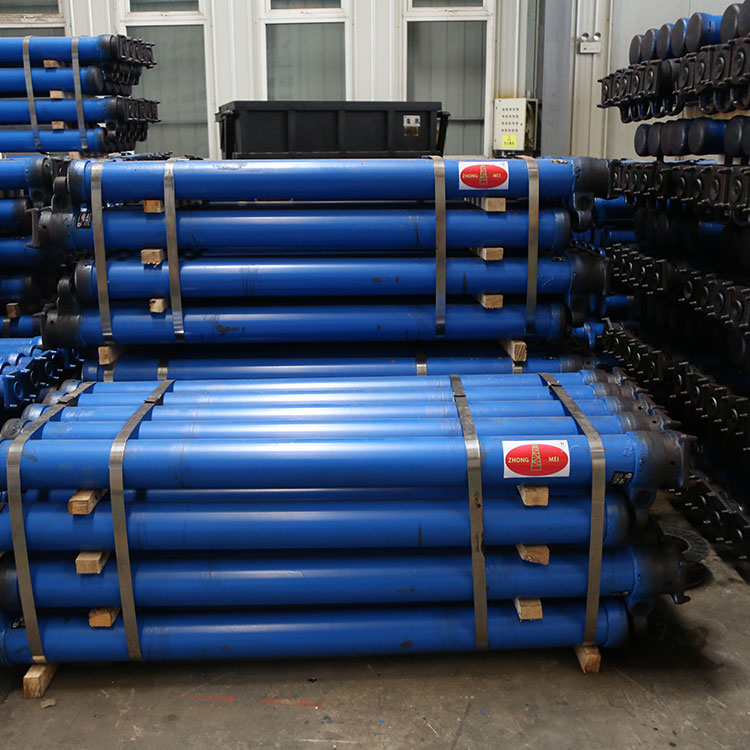

外注式单体液压支柱拆卸流程

外注式单体液压支柱是煤矿采煤工作面及巷道支护的主要设备，其装卸（支设与回收）流程必须严格规范，以确保支护安全和作业效率。以下是标准化操作流程：

一、装柱（支设）流程

1. 准备工作：

   • 检查支柱外观：缸体无弯曲变形、活柱镀层完好、三用阀动作灵活、无漏液。

   • 清理支设点：清除顶底板浮矸、活石，确保柱窝平整坚实。顶板不平处需加垫木柱帽。

2. 对位与立柱：

   • 将支柱移至支设位置，保持与顶底板垂直（夹角≤3°）。

   • 一人扶正支柱，一人操作注液枪，确保顶盖与顶板接触。

3. 升柱与初撑：

   • 连接注液枪与三用阀注液嘴，打开乳化液泵站供液阀。

   • 均匀注液，使活柱缓慢升起，顶盖接触顶板后继续注液3-5秒，确保初撑力达标（一般≥90kN）。

   • 拔出注液枪，关闭防尘帽。

4. 检查与记录：

   • 用测压仪检查初撑力，不足时二次补液。

   • 确认支柱垂直、无歪斜，与顶梁（或顶板）接触严密。

二、卸柱（回收）流程

1. 准备工作：

   • 检查回收区域顶板安全，设置临时支护（如铰接顶梁），确保退路畅通。

   • 清理支柱底部及周围杂物，防止绊倒。

2. 卸载操作：

   • 人员站在支柱侧面（避开三用阀泄液方向），用专用卸载手把打开三用阀卸载阀。

   • 活柱在自重和复位弹簧作用下缓慢下降，缸内乳化液排至巷道水沟或专用容器。

   • 严禁用大锤敲击或强行放倒支柱。

3. 搬运与存放：

   • 支柱完全回缩后，两人配合搬运至指定地点，严禁抛掷或在地上拖行。

   • 回收后的支柱应直立放置，避免缸内残液腐蚀密封件。

三、核心安全红线

• 装柱时：

  • 严禁单人在无辅助情况下立柱。

  • 严禁用注液枪直接冲击顶板。

  • 严禁在空顶区支设支柱。

• 卸柱时：

  • 严禁人员正对三用阀卸载口。

  • 严禁在顶板未支护到位时回收。

  • 严禁带压拆卸三用阀。

四、常见问题处理

五、维护要求

• 每班：清洁支柱表面，检查有无漏液、弯曲。

• 升井后：排空乳化液，活柱缩至最低，清理后涂防锈油。

• 定期：三用阀每半年校验一次，支柱每两年大修一次。

总结：外注式单体液压支柱装卸必须遵循“立垂直、撑到位、侧卸载、轻搬运”的原则，以规范操作保障支护安全和支柱使用寿命。
