外注式单体液压支柱运行原理

时间:2019-07-12 | 标签:外注式单体液压支柱外注式单体液压支柱运行情况

大家也都了解外注式单体液压支柱主要用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。使用外注式单体液压支柱有效降低冒顶、片帮等事故的发生,外注式单体液压支柱具有承受压力大,支撑时间久,易安装不易变形等显著特点。

外注式单体液压支柱具有可缩性和稳定可靠的承载能力,适应松软围岩的载荷和变形,断面利用率高,支柱支回方便,维修量小,支柱回收复用率高,减少坑木使用,环保效益十分明显。使用外注式单体液压支柱状态可靠,有效降低冒顶、片帮等事故的发生,提高了矿井通风系统稳定性。

外注式单体液压支柱工作过程主要分为升柱、初撑、承载、回柱四个阶段:

(1) 升柱阶段,将注液枪插入三用阀中,通过乳液泵站的工作压力(15~20 MPa) 工作介质(含M10乳化剂 1%~2%乳化液) 注入支柱内腔,待工作介质充满内腔后迫使活柱升高。

(2) 初撑阶段,当活柱升高 H 撑紧支护工作面后,拔出注液枪。此时,支柱内腔的工作压力等同于泵站工作压力,支柱给予支护工作面的支撑力称为初撑力。外注式单体液压支柱

(3) 承载阶段,随着工作时间的延长,支护工作面作用在支柱顶盖上的载荷不断增加。当支柱承受的载荷超过了额定工作阻力时,三用阀中的an全阀被打开,内腔液体外溢,腔内压力随之降低,活柱下缩; 当支柱承受的载荷低于工作阻力时,an全阀关闭,使支柱重新达到平衡。

(4) 回柱阶段,打开三用阀中的卸载阀,支柱内腔工作液体由卸载阀排至采空区,不予回收。活柱在自重作用下回缩,完成降柱目的。然后支柱前移,循环工作

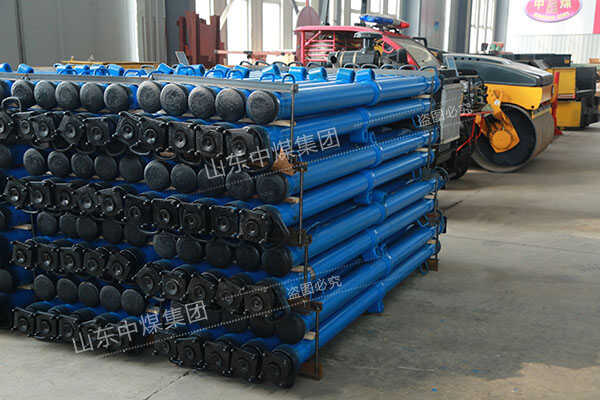

外注式单体液压支柱
