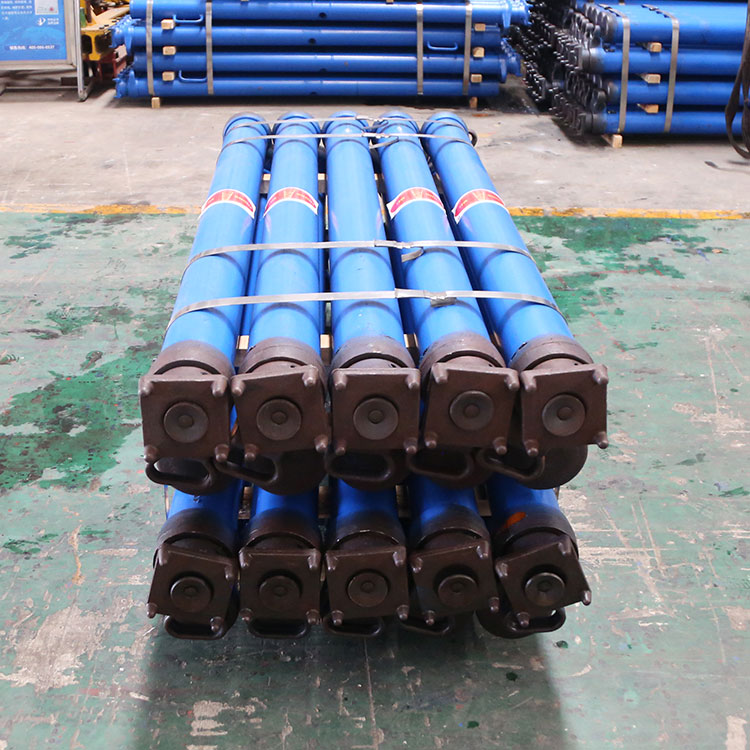

外注式单体液压支柱

实力厂家 及时发货 放心选购
正确的设计理念 精良的生产设备 优秀的售后服务
中煤集团 品质选材 为安全护航

外注式单体液压支柱·优势

泄漏易发现 使用寿命长 操作维护简便
诚信经营 细心服务 做工精细

外注式单体液压支柱与金属顶梁配合,供煤矿一般机械化采煤高档工作面支护顶板用,也可供综合机械化采煤工作端头支护用,适用于煤层倾角小于25°的缓倾斜回采工作面。采取一定的安全措施,也可用于倾角25°—35°的回采工作面。工作介质采用含M10乳化油2%的乳化液。

外注式单体液压支柱·亮点

泄漏易发现 使用寿命长 操作维护简便

外注式
单体液压支柱

所适应的煤层顶底板条件是:顶板落后不影响支柱
的回收,底板不宜过软,支柱压入底板深度不恶化
底板的完整性,否则应加大底座。

Efficient
灵活高效

外注式单体液压支柱每个规格可替代传统活塞式单体支柱2-4个规格,减少了由于工作面采高和巷,道受顶板、底板进量的变化需要换不同型号的单体支柱的频次,降低了工作劳动强度和支柱额外备用数量。

Each type of external hydraulic cylinder can replace 2-4 specifications of traditional piston type single props, which reduces the height of the working face and the lane. The change of the top and bottom plates requires different types of single pillars. The frequency of work reduces the labor intensity of the work and the extra spares of the pillars.
外注式单体液压支柱
quality
精选原料

外注式单体液压支柱无承载焊缝,同时支柱采用技术原理,高压液产生的悬浮力直接作用在顶盖端,达到工作阻力的五分之四,立柱受力仅为五分之一,大大提高了支柱支护的稳定性和偏载能力。

The external injection type hydraulic props have no bearing welds, and the pillars adopt the technical principle. The suspension force generated by the high pressure liquid directly acts on the top cover end, reaching four-fifths of the working resistance, and the column is only one-fifth of the force, greatly Improve the stability and eccentric load of the pillar support.
完善的产品研发 先进的生产线
密封面配合越紧密 越不易泄露
safe stable
安全密封

由于机构上的改进,避免了因内泄露造成的支柱虚顶、脱顶情况,外注式单体液压支柱一旦泄露,在井下现场用肉眼直接就能检查出,可随时更换支柱;采用密封补偿和密封涨紧计数原理,顶板来压越大,密封面配合越紧密,越不易泄露。

The improvement of the mechanism avoids the false roof and the topping of the pillar caused by the internal leakage. Once the external hydraulic unit is leaked, it can be directly inspected by the naked eye at the underground site, and the pillar can be replaced at any time; Sealed tension counting principle, the greater the pressure on the top plate, the tighter the sealing surface fits, the more difficult it is to leak.
外注式单体液压支柱 外注式单体液压支柱 外注式单体液压支柱

外注式单体液压支柱·特点

泄漏易发现 使用寿命长 操作维护简便

外注式单体液压支柱是一种外供液恒阻式支柱,与金属顶梁配合,
用于煤矿井下回采工作面顶板支护,亦可用于综采工作面端头支护和临时支护。

特点一、
外注式单体液压支柱在人力作用下靠支柱内部液体循环达到支撑顶板的目的。

特点二、
其主要由顶盖、通气阀、安全阀、活柱体、油缸体、支柱活塞、曲柄滑块机构等零件组成。

特点三、
外注式单体液压支柱包括升柱与仞撑、承载、卸载回柱三个过程。

特点四、
由于支柱结构复杂,维护维修费用高,劳动强度大,生产成本高,使用量在逐步减少。

外注式单体液压支柱·参数

泄漏易发现 使用寿命长 操作维护简便
型号 最大高度mm 最小高度mm 行程mm 重量kg 工作液压Mpa
DW35 3500 2700 800 82.8 19.1
DW31.5 3150 2350 800 76.4 25.5
DW28 2800 2000 800 70 31.8
DW25 2500 1700 800 58 31.8
DW22 2200 1440 800 55 31.8
DW20 2000 1110 760 49 31.8
DW18 1800 1005 690 47 31.8

备注:

型号和规格的意义(以DW135例):D-单体支柱,DW35,W-内注式,35-支柱最大高度为3500mm。

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实。
