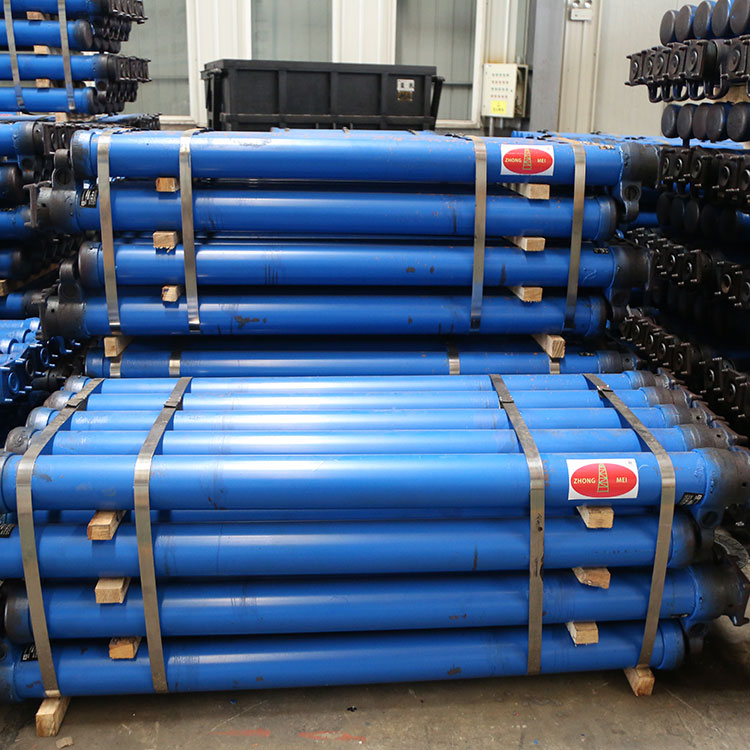

外注式单体液压支柱的材质构成

外注式单体液压支柱由多个部件组成，不同部件根据其功能需求采用差异化的高强度材料。以下是各核心部件的材质详解：

一、缸体材质

缸体是承受顶板压力的主要部件，其材质直接决定支柱的承载能力和使用寿命。

1. 钢质缸体：主流采用27SiMn无缝钢管（锰硅系合金钢）。其抗拉强度≥800MPa，屈服强度≥600MPa，延伸率≥12%，具备高强度、高韧性、良好焊接性能。部分低端产品采用45#钢或Q345B，但强度和耐磨性较低。

2. 玻璃钢缸体：采用环氧树脂+玻璃纤维缠绕成型。其环向拉伸强度≥300MPa，密度仅为钢的1/4，具有轻量化、耐腐蚀、不产生碰撞火花的优点，适用于高瓦斯矿井。

二、活柱材质

活柱在缸体内往复运动并直接承受顶板压力，需兼顾芯部韧性与表面耐磨性。

1. 芯部材质：采用27SiMn调质钢（部分用45#钢），经热处理后屈服强度≥550MPa，保证在重载下不发生弯曲。

2. 表面镀层：活柱外表面必须镀硬铬，镀层厚度≥0.05mm，硬度≥800HV（约为洛氏硬度65HRC）。该高硬度镀层可抵抗井下煤岩颗粒的刮擦与腐蚀，防止基体锈蚀导致密封失效。

三、三用阀材质

三用阀（单向阀、卸载阀、安全阀）是控制支柱升降和恒阻的核心精密部件，对材料的硬度和耐冲击性要求极高。

1. 阀体：采用45#锻钢或40Cr合金钢，抗拉强度≥600MPa。经调质处理，既能承受高压乳化液（20-31.5MPa）的长期冲击，又具备良好的加工密封性。

2. 阀芯与阀座：采用9Cr18或304不锈钢，经淬火后硬度≥55HRC，确保频繁开启关闭时耐磨、抗冲刷，保持密封不漏液。

3. 安全阀弹簧：采用50CrVA合金弹簧钢，抗拉强度≥1600MPa，弹性极限高，确保长期反复压缩后仍能精确保持调定压力。

四、密封件材质

密封件是支柱防止漏液的关键部件，其材质必须耐乳化液、耐磨、耐老化。

1. Y型密封圈：采用聚氨酯（PU） 或丁腈橡胶（NBR）。聚氨酯耐磨性极佳，适用于高压工况；丁腈橡胶耐油性好，成本较低。

2. 防尘圈：采用丁腈橡胶或氟橡胶（FKM），能有效阻挡煤尘、泥沙进入缸体。

3. 导向环：采用填充聚四氟乙烯（PTFE） 或尼龙，起导向和减摩作用，防止活柱与缸体直接接触。

五、底座与手把体材质

1. 底座：多采用QT500-7球墨铸铁或ZG35铸钢，抗拉强度≥500MPa。要求承受底板反力且耐腐蚀，关键承力部位无铸造缺陷。

2. 手把体：通常用ZG310-570铸钢，屈服强度≥310MPa。需具备足够的抗弯强度，防止搬运或侧向受力时断裂。

六、材质性能对比总结

七、选材对性能的影响

• 钢质缸体：强度高、抗偏载能力强，适用于顶板压力大、工况恶劣的采面；但重量大、易锈蚀。

• 玻璃钢缸体：轻便（减重60%）、耐腐蚀、不产生火花，适用于高瓦斯矿井和腐蚀性环境；但抗弯强度较低，对偏载敏感。

• 27SiMn活柱：芯部韧性好，配合硬铬镀层，既抗弯曲又耐磨，是保证支柱长期升降不失效的关键。

• 三用阀：选用不锈钢和合金钢，确保在数万次启闭后仍能精确调压，避免安全阀失效导致支柱超压或让压不足。

总结：外注式单体液压支柱的材质体系体现了“各司其职、性能互补”的设计思想：钢质缸体保障强度，硬铬活柱兼顾耐磨与防锈，精密阀体确保控制精度，优质密封件杜绝泄漏。用户应根据矿井条件（如瓦斯等级、水质腐蚀性、顶板压力）合理选择钢质或玻璃钢支柱，并在维修中坚持使用原厂材质配件，杜绝以次充好。
