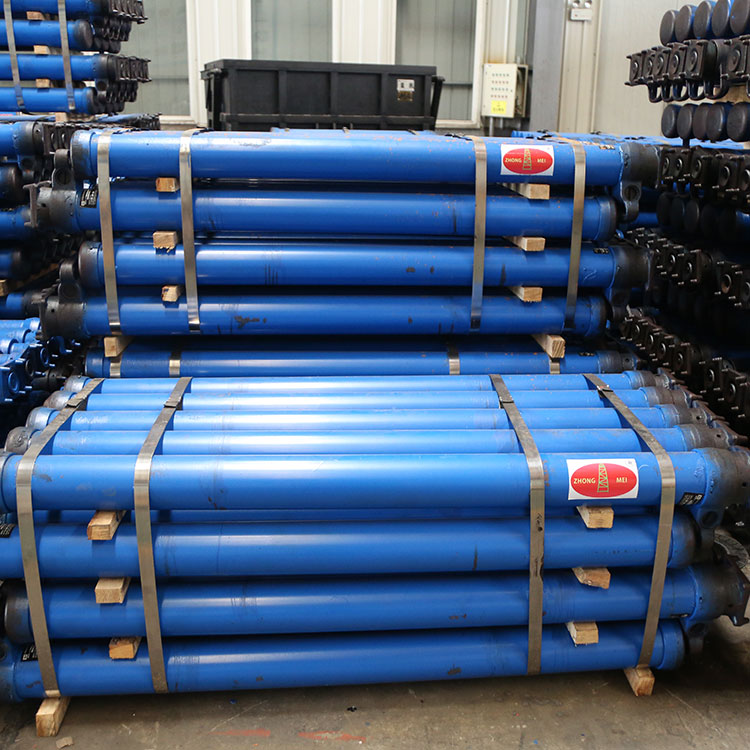

悬浮式单体液压支柱的强度分析

悬浮式单体液压支柱的强度是指其在井下支护中抵抗顶板压力、保持结构完整并安全让压的能力。其强度由材料性能、结构设计、安全阀调定压力三个核心因素共同决定，与普通活塞式支柱相比，在特定工况下具有明显优势，但使用要求也更严格。

一、额定工作阻力（最大支撑强度）

悬浮式支柱的额定工作阻力通常为150kN至350kN（约15-35吨力），部分大缸径型号可达400kN。这一数值与同规格钢质活塞式支柱相当，但实现方式不同：

• 悬浮式：压力直接作用于活柱底部，有效面积大（缸体内孔横截面积），在相同安全阀调定压力（25-38MPa）下可获得较大支撑力。

• 活塞式：压力作用于活塞环，有效面积较小，需更高压力才能达到同等支撑力。

举例：缸径100mm的悬浮式支柱，安全阀调定30MPa时，额定工作阻力≈0.785×1002×30÷1000≈235kN。

二、材质对强度的影响

结论：钢质支柱的绝对强度更高，尤其抗弯能力远优于玻璃钢；但玻璃钢的比强度（强度/密度）是钢材的2倍，在同等重量下承载能力更强。

三、悬浮结构带来的强度优势

1. 抗偏载能力强：传统活塞式支柱在顶板倾斜时，活塞与缸壁易产生局部接触应力，导致卡滞或密封损坏。悬浮式支柱取消了活塞，活柱可在缸体内微量浮动，自动对中，偏载适应性显著提高。

2. 密封压力自紧：高压液体作用在Y型密封圈上，使其紧贴缸壁，压力越高密封越可靠，避免因密封失效导致强度下降。

3. 恒阻让压特性：安全阀开启后支柱保持恒定阻力，不会因顶板下沉而无限增载，既保护支柱本身不被压坏，又维持对顶板的有效支撑。

四、强度验证标准

支柱出厂前必须通过以下强度检验（按MT 112.1标准）：

五、实际使用中的强度注意事项

1. 必须垂直支设：悬浮式支柱的抗弯能力相对有限（尤其玻璃钢材质），倾斜支设会产生侧向分力，轻则加速密封磨损，重则导致缸体弯曲断裂。支设时轴线与顶底板法线夹角严禁超过3°。

2. 严禁超压运行：安全阀调定压力是支柱的最大设计工作压力，严禁擅自调高。超压会导致缸体鼓包（钢质）或脆性撕裂（玻璃钢）。

3. 避免侧向冲击：移架或推移刮板机时，不得撞击支柱侧面。侧向冲击对悬浮式支柱的伤害远大于垂直压力。

4. 定期校验安全阀：每半年或一年送检安全阀，确保开启压力准确。弹簧疲劳会导致实际强度下降或超压不开启。

六、强度对比总结

总结
