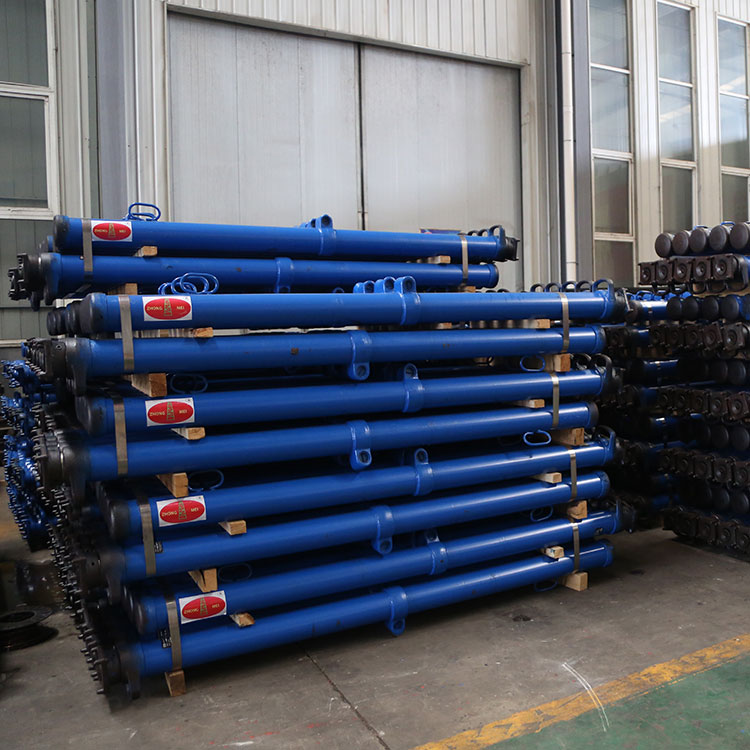

悬浮式单体液压支柱的悬浮原理

悬浮式单体液压支柱的名称源于其活柱与缸体之间独特的“悬浮”连接方式。与传统活塞式支柱不同，它取消了活塞，活柱底部直接与高压液体接触，工作时活柱像“浮”在液面上一样，因此得名。这一原理通过以下三个层面的协同实现：

一、取消活塞，液体直接推升

传统支柱依赖活柱下端的活塞在缸体内往复运动，活塞环与缸壁形成密封。而悬浮式支柱彻底取消了活塞，活柱的底端直接暴露于缸体下腔的高压乳化液中。

• 受力方式：当高压液体注入缸体下腔时，液体压力直接作用在活柱底端面上，推动活柱向上运动。此时活柱所受的向上推力完全由液体压力产生，不受机械摩擦的束缚。

• “悬浮”状态：由于没有活塞与缸壁的硬性接触，活柱在液体中处于类似“液压悬浮”的状态——压力均匀分布，活柱可以微量径向浮动，自动对中，减少偏载导致的卡滞。

二、动态密封系统：压力越大密封越紧

悬浮式支柱的密封不是依靠活塞环，而是采用一组安装在手把体内的高压组合密封圈（Y型圈+挡圈+导向环）。这套密封件的独特之处在于：

• 自紧效应：密封圈在缸内液体压力作用下，唇部向外膨胀，紧贴缸体内壁和活柱外表面。压力越高，贴合越紧，密封效果越好。

• 浮动适应性：活柱在升降过程中，密封圈随其运动而动态调整，始终保持稳定的接触压力。这使得活柱像被一层“液膜”包裹着滑动，既无金属摩擦，又能有效防止泄漏。

这种设计形成了实质上的“悬浮密封”——活柱不与缸体直接接触，而是通过一层高压液膜和弹性密封件间接连接。

三、顶置复位弹簧：辅助悬浮回程

传统支柱的复位弹簧浸泡在乳化液中，易腐蚀断裂。悬浮式支柱将复位弹簧安装在活柱顶端的顶盖内部（顶置式），与液体完全隔离。

• 工作原理：降柱时，打开卸载阀，缸内高压液体排出，液体对活柱的推力消失。此时被压缩的顶置弹簧伸长，将活柱拉回最低位置。

• 悬浮配合：在升柱和承载过程中，弹簧处于压缩状态，不干扰液体压力的主动支撑；在降柱时，弹簧提供均匀的拉力，使活柱平稳回缩，避免因偏载或摩擦而卡滞。

四、悬浮原理的工程优势

总结
