外注式单体液压支柱支撑流程

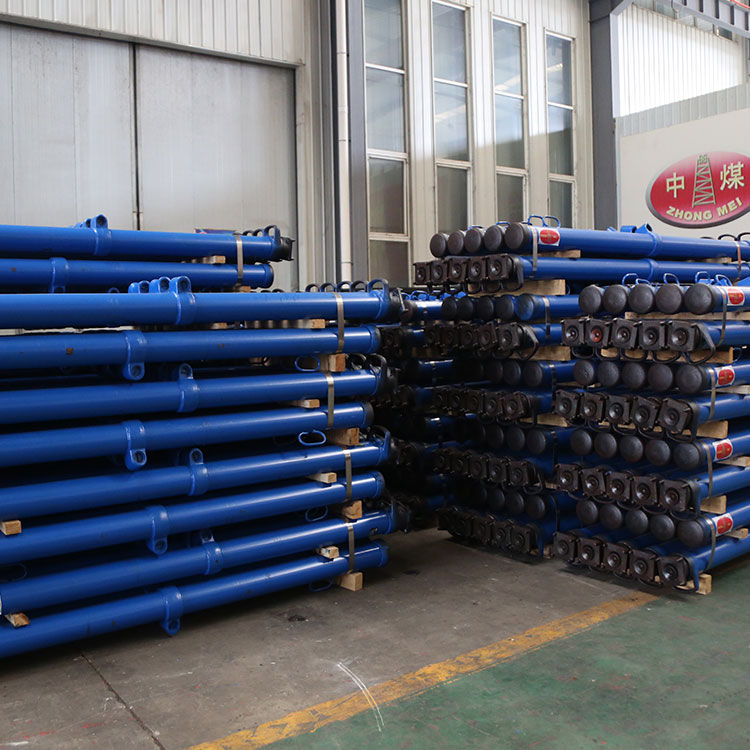

外注式单体液压支柱（简称“单体柱”）是煤矿井下采煤工作面广泛应用的一种临时支护设备。其核心支撑原理基于帕斯卡定律，即“在密闭容器内，施加于静止液体上的压力将以等值同时传递到液体所有各点”。其工作过程可分为注液升柱、初撑承载、恒阻溢流和卸载降柱四个阶段。

1. 注液升柱与初撑
支柱初始状态为未承载。操作人员将泵站提供的高压乳化液通过注液枪注入支柱底部的三用阀。高压液体进入支柱活柱（内柱）与缸体（外筒）形成的密闭空腔，推动活柱克服内部复位弹簧的弹力向上升起，直至与顶板紧密接触。停止注液后，三用阀内的单向阀自动关闭，将乳化液封闭在缸体内。此时，支柱对顶板产生的支撑力称为初撑力，其大小取决于泵站的压力。这是支柱主动支撑的开始。

2. 承载与恒阻特性
随着采煤工作推进，顶板会持续下沉，对支柱施加的压力（称为工作阻力）逐渐增大。这股压力迫使活柱有向下缩回的趋势，导致缸体内的液体压力急剧升高。这是支柱支撑的关键阶段。当缸内液体压力升高到超过三用阀内安全阀的预设额定压力（即支柱的额定工作阻力）时，安全阀被顶开，少量高压乳化液会从安全阀泄出。此过程称为“让压”：活柱随之缓慢、均匀地下缩，使顶板压力得以释放，避免因压力无限增大而损坏支柱或发生脆性破坏。

3. 恒阻溢流（安全保护）
安全阀的开启泄压会使缸内压力瞬间下降，一旦压力低于额定值，安全阀立即关闭。如此反复“升压-开启-降压-关闭”的循环过程，使支柱在工作期间始终将支撑力维持在一个恒定的、设定的最大值（额定工作阻力）附近。这种“恒阻让压”的特性，既能有效地支撑顶板、控制岩层变形，又能保障支护系统的安全，是单体液压支柱优于传统刚性支柱的核心所在。

4. 卸载降柱
需要回收支柱时，操作人员将注液枪插入三用阀，扳动卸载手把，打开三用阀中的卸载阀。此时，缸体内的高压液体通过卸载阀通道迅速流回外界，活柱在内部复位弹簧和自重作用下自动缩回缸体内，完成降柱。

总结：外注式单体液压支柱通过外部注入高压液体提供初撑力，并利用内部安全阀的溢流特性实现“恒阻让压”，最终达到既有效支撑顶板又确保自身安全的智能支护效果。
