外注式单体液压支柱的适用范围

发布时间:2024-06-13     标签:

单体液压支柱

外注式单体液压支柱

外注式单体液压支柱适用范围

外注式单体液压支柱的参数可以清晰地归纳如下:

型号解释:

以DW22-300/100为例:

D:代表单体

W:代表外注式

22:代表支柱的大高度,单位为dm(即2.2米)

300:代表工作阻力,单位为KN

100:代表油缸的缸径,单位为mm

主要组成部件:

主要由油缸、活柱体、活塞、顶盖、底座、复位弹簧、橡胶密封件、三用阀等零部件组成。

技术特点:

升柱速度快,一般为60mm/s-80mm/s,比内注式快4-5倍。

初撑力大且稳定,由泵站压力和液压缸内径决定,受人为因素影响小。

结构简单、零部件少,故障判断容易,易于维修。

质量轻,在一般同规格支柱中,外注式比内注式轻3kg左右。

具体参数(以DW22-300/100X为例):

高度(mm):2240

小高度(mm):1290

工作行程(mm):950

工作阻力(KN):300

重量(kg):49.5

支柱工作范围(mm):1290~2200

工压力(MPa):41.4

泵站压力(MPa):15~20

工作液体:乳化液

规格和种类:

外注式单体液压支柱的规格和种类较多,可以根据使用场景和加工需求选择不同的型号和规格。

常见的种类包括直形外注支柱、梨形外注支柱和旋转外注支柱等,每种类型都有其特定的特点和适用场景。

适用范围:

外注式单体液压支柱广泛应用于机械制造、模具制造、焊接和装配加工等领域,能够快速且精确地实现工件的夹紧和支撑。

在煤矿等行业中,外注式单体液压支柱也用于井下工作面的顶板支护、综采工作面的端头支护以及工作面各易冒落处的临时支护等。

以上信息仅供参考,具体参数可能会因产品型号、生产厂家等因素而有所不同。在实际应用中,需要根据具体需求和场景选择合适的型号和规格。

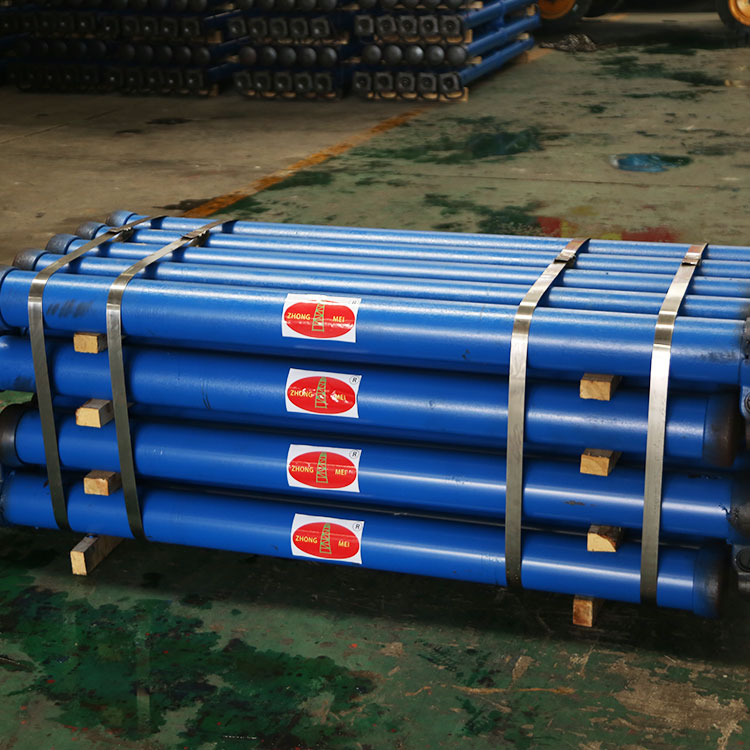

外注式单体液压支柱
