悬浮式单体液压支柱的原理是什么?

时间:2019-03-05 | 标签:悬浮式单体液压支柱玻璃钢单体液压支柱内注式单体液压支柱

悬浮式单体液压支柱的原理是什么?小编今天带领大家一起了解一下。

悬浮式单体液压支柱是由缸体、活柱、阀等零件组成的。其中三用阀是外注式悬浮式单体液压支柱的心脏,它由单向阀、卸载阀和安全阀王部分组成。单向阀供悬浮式单体液压支柱供液用,卸载阀供悬浮式单体液压支柱卸载回柱用,安全阀保证悬浮式单体液压支柱具有恒阻特性。现以外注式单体液压为例介绍其结构和工作原理。

悬浮式单体液压支柱升柱时,操作注液枪把手,高压液体经三用阀内的单向阀、阀筒上的径向孔进入支柱下腔,活柱升高。当支柱顶盖使金属顶梁紧贴工作面顶板,活柱不再升高时,松开注液枪把手,注液枪即切断岛压液流,这时支柱下腔压力为泵站压力,使支柱给予顶板一定的初撑力,完成升柱——初撑阶段。

随着支护时间的延长,工作面顶板作用在悬浮式单体液压支柱上的载荷增加,当顶板压力超过支柱额定工作阻力时,支柱内腔的高压液体将三用阀中的安全阀打开,液体从右阀管与安全阀套之间的间隙外溢,支柱内腔压力降低,悬浮式单体液压支柱下缩。当支柱内腔压力低于安全阀弹簧力时,安全阀关闭,支柱内腔压力液体停止外溢,支柱不再下缩。

悬浮式单体液压支柱回柱时,将卸载手把插入三用阀筒卸载孔中,转动卸载手把(或扳动卸载装设)、迫使安令阀轴向移动,从而打开卸载阀。支柱内腔乳化液经卸载阀、右阀管与注液阀体之间的间隙喷到工作面采空区,活柱在自重和复位弹簧作用下回缩,达到回柱目的。

关于悬浮式单体液压支柱的更多知识,请关注我们以后的更多新闻资讯。

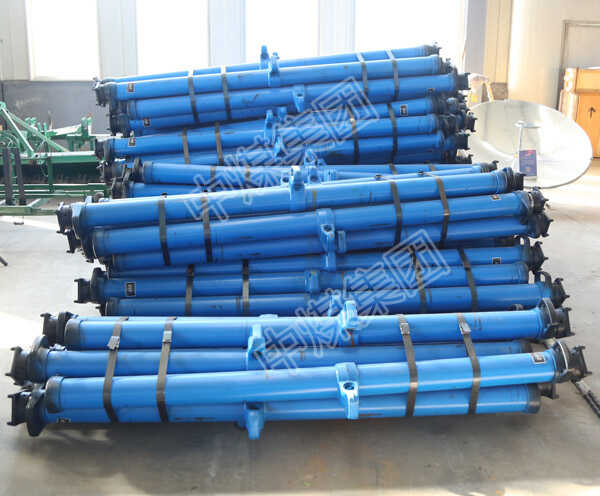

悬浮式单体液压支柱
