外注式单体液压支柱主要技术特点

外注式单体液压支柱的体检项目及检测标准。

1 外注式单体液压支柱外径尺寸及公差应为φ92h9 。

2 外注式单体液压支柱外径表面允许有轻微凹坑或划痕划痕深度小于0.5mm。

3 底口尺寸及公差应为φ80h9 底口φ80h9圆柱面不允许锈蚀。

4 外注式单体液压支柱底口15°倒角处粗糙度Ra≤6.3μm。

5 表面硬度为HB270～310。

6 外注式单体液压支柱镀层厚度应为45～60μm。

7 阀孔尺寸及公差φ42H9

8 外注式单体液压支柱镀层外观无起泡、起皮、剥落、烧焦等缺陷以及严重碰伤等机械损伤。

9 径向跳动＜2mm。

10 外注式单体液压支柱高压焊缝试验，1.5倍额定工作液下保压2min无漏液。

11 柱头硬度为HB240～270。

12 外注式单体液压支柱底口φ80孔椭圆度不大于0.1mm。

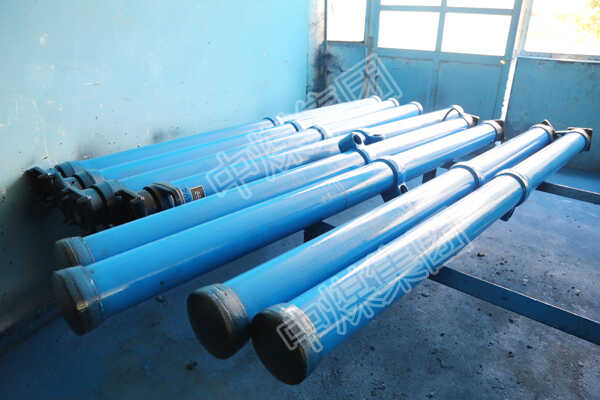

                                    外注式单体液压支柱
