DW12-300/110X单体液压支柱

时间:2020-11-26 | 标签: DW12-300/110X单体液压支柱 DW12单体液压支柱 单体液压支柱
DW12-300/110X单体液压支柱
DW12-300/110X单体液压支柱产品介绍
DW12-300/110X单体液压支柱单压支柱是由缸体、活柱、阀等零件组成的。其中三用阀是外注式单压支柱的,它由单向阀、卸载阀和阀王部分组成。单向阀供单压支柱供液用,卸载阀供单压支柱卸载回柱用,阀保证单压支柱具有恒阻特性。现以外注式单压为例介绍其结构和工作原理。
DW12-300/110X单体液压支柱工作原理
升柱时,操作注液把手,高压经三用阀内的单向阀、阀筒上的径向孔支柱下腔,活柱升高。当支柱顶盖使金属顶梁工作面顶板,活柱不再升高时,松开注液把手,注液即切断岛压液流,这时支柱下腔压力为泵站压力,使支柱给予顶板一定的初撑力,虽然这是一个切碎石头的机器,但是与其较大的工作箱体相比,其结构非常的简单,传动再加,然后加一些简单的零部件,圆锥破碎机在接通电源的情况下,按开关就可以开始工作了。设备产量高,价格合理,设备出口数十个和地区。其中,与差距比较大的是中、细碎圆锥破碎机,这将成为以后破碎机行业的研发重点。若超过规定的温度,应立即停车检查和 除故障。我们知道现在在各大生产线中都可以看到复合式圆锥破碎机的身影,由于他的用途广,效率高,能破碎比较硬的石头。完成升柱——初撑阶段。
随着支护时间的,工作面顶板作用在支柱上的载荷,当顶板压力大过支柱额定工作阻力时,支柱内腔的高压将三用阀中的阀打开,从右阀管与阀套之间的间隙外溢,支柱内腔压力,支柱下缩。当支柱内腔压力低于阀弹簧力时,阀关闭,支柱内腔压力停止外溢,支柱不再下缩。
回柱时,将卸载手把三用阀筒卸载孔中,转动卸载手把(或扳动卸载装设)、迫使安令阀轴向,从而打开卸载阀。支柱内腔乳化液经卸载阀、右阀管与注液阀体之间的间隙喷到工作面采空区,活柱在自重和复位弹簧作用下回缩,达到回柱目的。
DW12-300/110X单体液压支柱技术参数
型号型号:DW12-300/110X
D:单体液压支柱
W:注液方式为外注
18:支撑高度1200mm
300:承重力300kn
100:油缸直径110mm
材质:27simn

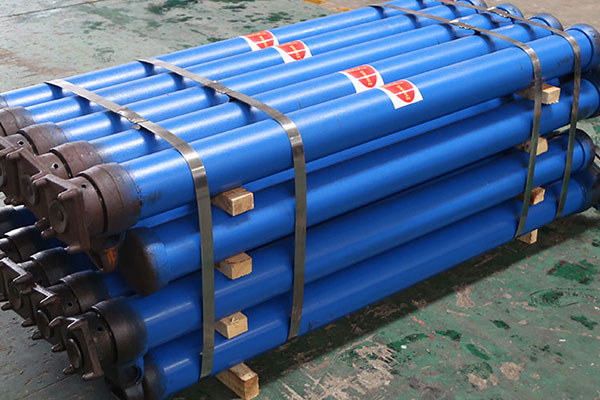

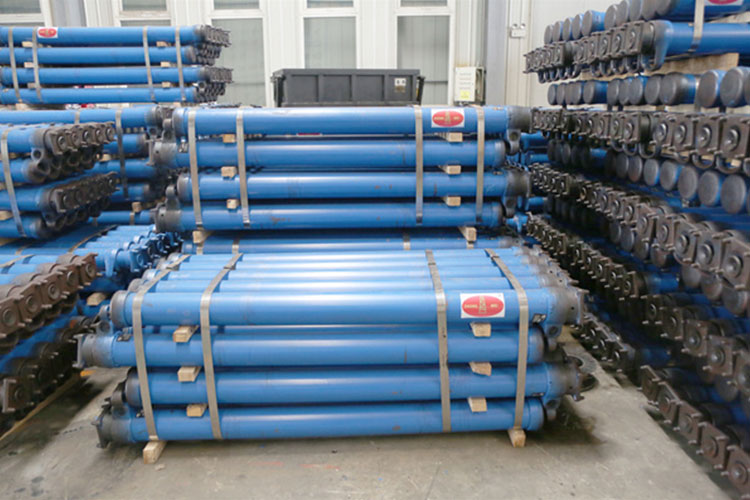

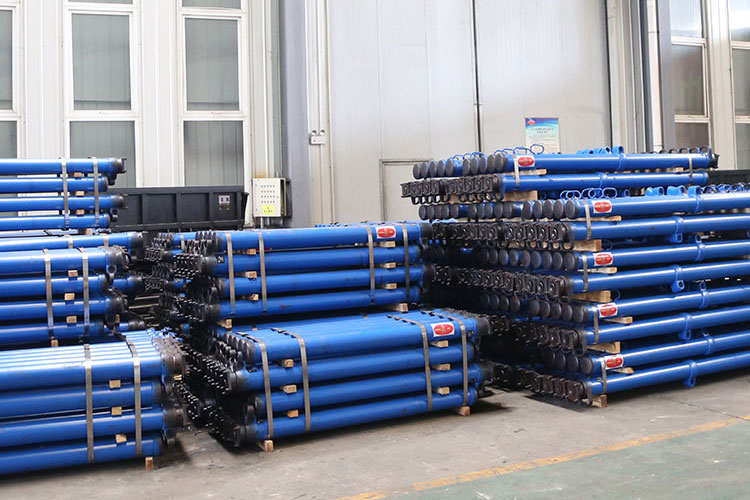

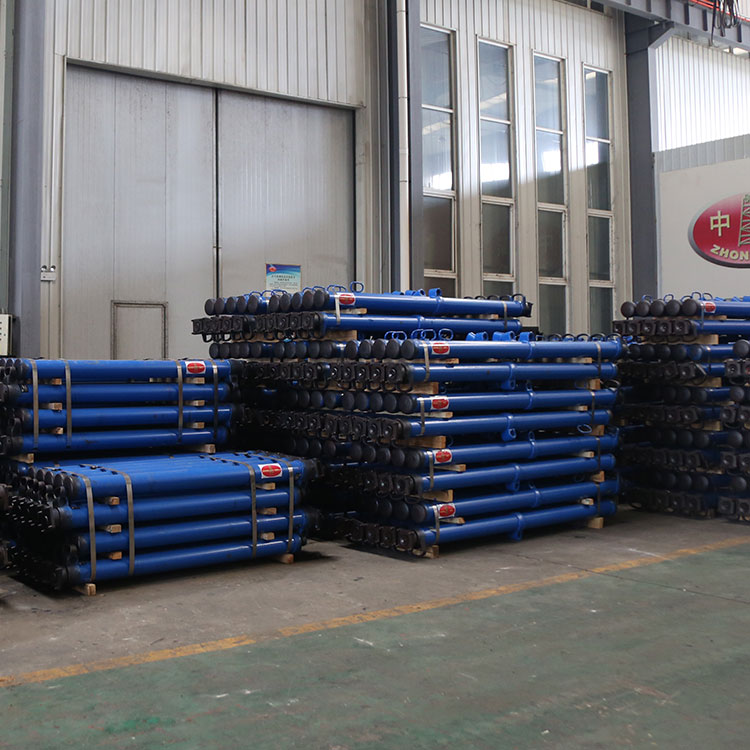

   DW12-300/110X单体液压支柱
